Kabelverbindung: Digirig zur CRT SS 9900 (V3)

1

Hallo,
Gibt es eine Kabelverbindung oder eine Anleitung zum Selberbauen vom Mikrofoneingang 6poliger Japan-Mikrofonstecker Typ-NC518
von der CRT SS 9900 (V3) auf das Digirig Rev 1.9 (Serial)
(6poliger Japan-Mikrofonstecker - Typ NC-518 auf Klinkenstecker TRRS)

Laut der Bedienungsanleitung ist die Belegung von der CRT wie folgt:

PIN 1: Modulation
PIN 2: Up/DW
PIN 3: PTT
PIN 4: NC
PIN 5: Shield
PIN 6: NC

Möchte gerne JS8 betreiben es fehlt mir nur die Verbindung > Digirig-Serial Eingang auf die CRT SS 9900-- NC-518 6Pin Mikrofon Eingang/Ausgang.

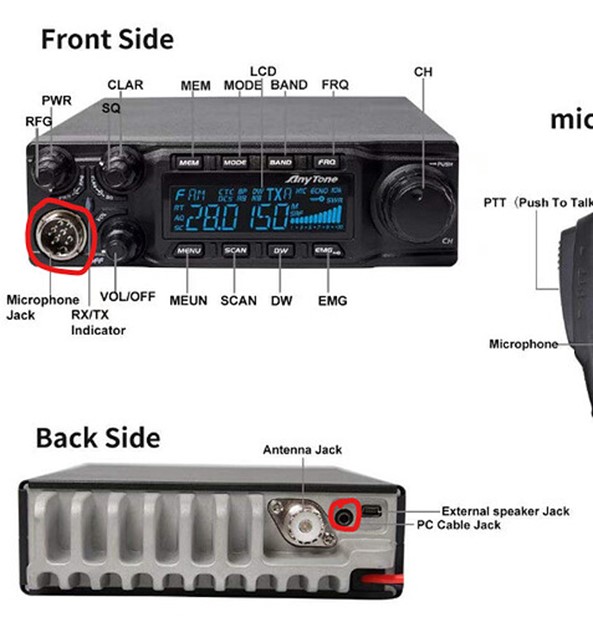

Bild1593×622 61.2 KB

Vielleicht kann mir jemand Helfen!!

2

I hope some German speaking members here can help you!

73 Constrainted

3

There is no matching cable in store at this time, but the custom cable will look like this:

MIC pin1 (Modulation) → 3.5mm TRRS ring 1 (RIG_AFIN)
MIC pin 3 (PTT) → 3.5mm TRRS ring 2 (RIG_PTT)
MIC pin 5 (Shield) → 3.5mm TRRS sleeve (GND)
SP tip → 3.5mm TRRS tip (RIG_AFOUT)

It is unusual that microphone connector has “shield” but no “ground” pins. Maybe NC pins (4 or 6) are connected to radio’s chassis. In that case they also connect to sleeve of TRRS.
